Les différentes technologies
Les infrastructures convergées sont conçues comme des systèmes prêts à l’emploi combinant l’ensemble des technologies nécessaires pour permettre une mise en route quasi-instantanée. Elles combinent en général des serveurs, des baies stockage, des équipements réseaux ainsi que l’environnement logiciel nécessaire à leur exploitation à savoir une plate-forme de virtualisation (VMware ou Hyper-V dans la plupart des cas) et une couche d’administration unifiée.
On peut classer les technologies d'infrastructure dans trois catégories :
- Les classiques
- Les convergentes
- Les hyper-convergentes
(Cliquez sur la flèche > pour visualiser la page « Infrastructure classique »)
Infrastructure classique
FC SAN Classique
- Hôte de virtualisation (Châssis Blade ou en Rack) : Généralement, 2-3 au minimum pour la redondance et la répartition de charge.
- FC HBA : Typiquement deux au minimum par hôte pour la redondance et la répartition de charge.
- Switchs Fabric : Deux pour la redondance et la répartition de charge.
- FC Storage Array : Deux contrôleurs (actif-actif) ou (actif-passif) pour la redondance et la répartition de charge.

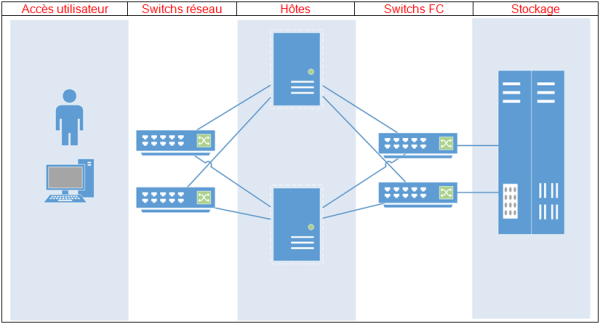

Schéma de principe
(Cliquez sur la flèche > pour visualiser la page « Infrastructure convergente » ou sur la flèche < pour retourner à la page précédente)
Infrastructure convergente
FC SAN Convergé
- Hôte de virtualisation (Châssis Blade ou en Rack) : Généralement, 2-3 au minimum pour la redondance et la répartition de charge.
- FC HBA : Typiquement deux au minimum par hôte pour la redondance et la répartition de charge.
- Switchs Fabric : Deux pour la redondance et la répartition de charge.
- FC Storage Array : Deux contrôleurs (actif-actif) ou (actif-passif) pour la redondance et la répartition de charge.
Remarque : Les Switchs réseau et stockage sont combinés

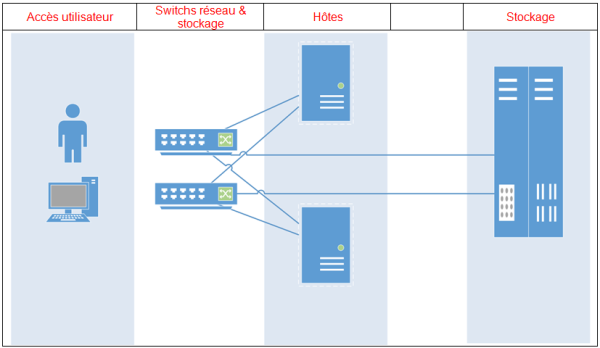

Schéma de principe
(Cliquez sur la flèche > pour visualiser la page « Infrastructure hyper-convergente » ou sur la flèche < pour retourner à la page précédente)
Infrastructure hyper-convergente
Hyper-convergente
- Hôte de virtualisation (nœud) : Généralement 3 au minimum pour la redondance et la répartition de charge.
- NIC 10 GbE : Deux pour la redondance et la répartition de charge.
- Switchs 10 GbE : Deux pour la redondance et la répartition de charge (haut du rack).

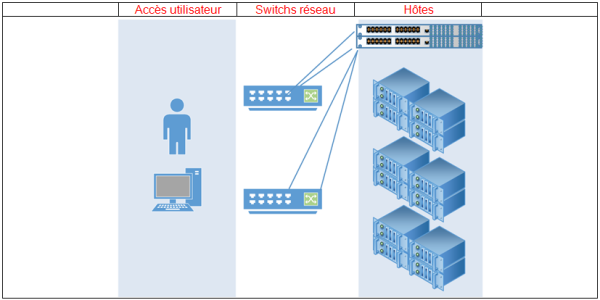

Schéma de principe
(Cliquez sur la flèche > pour visualiser la page « Convergence & hyper-convergence » ou sur la flèche < pour retourner à la page précédente)
Convergence & hyper-convergence
Les convergentes (semi, full, super) : Les infrastructures convergentes associent les serveurs, le réseau, le stockage et l’administration dans une plateforme unique optimisée. Elles se présentent sous la forme d’un « bloc » de composants, pré-packagé et préconfiguré par le fabricant dans un rack informatique.
En ce qui concerne la convergence, la répartition peut se faire de la manière suivante :
|
Les convergentes
|
|
Semi-convergentes
|
Full-convergentes
|
Super-convergente
|
|
|
|
|

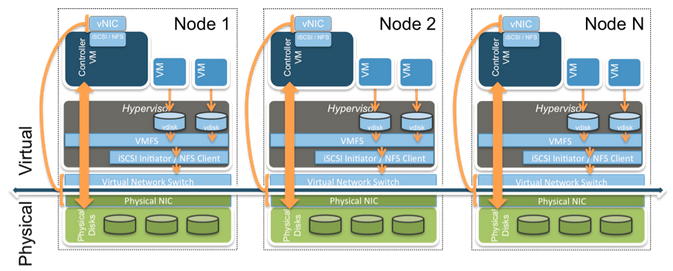

Les hyper-convergentes : Les infrastructures hyper-convergentes implémentent les mêmes composants, mais de manière beaucoup plus compact, en les intégrant dans une Appliance unique. Les performances sont accrues car le stockage est proche de l’unité de calcul et les échanges se font sur un bus interne ultra rapide
En ce qui concerne l'hyper-convergence, la répartition peut se faire de la manière suivante :
L'hyper-convergence peut être classée en deux sous catégories. Voir ce billet sur le blog.
(Cliquez sur la flèche < pour retourner à la page précédente ou << pour retourner à la page de départ)
