Architecture Nutanix - Les ports TCP/UDP

Par Le lundi, 29 août 2016 0

Dans Infrastructures (hyper) convergentes

Au travers de son post sur son blog « vmwaremine », Artur Krzywdzinski, Architecte chez Nutanix en Allemagne, nous fait partager plusieurs schémas qui relatent l’interaction entre les composants logiciels de Nutanix (CVM, Prism Central), le matériel (SuperMicro IPMI, la console de gestion à distance comme HP iLO, Dell DRAC) et l'hyperviseur (VMware ESXi, Nutanix Acropolis et Microsoft Hyper-v).

Comme il le précise, le vCenter n’apparait pas dans le schéma car Nutanix ne dialogue jamais avec vCenter. Les CVM communiquent avec l’hyperviseur en SSH, ce qui explique qu’avec Nutanix, on ne peut désactiver SSH avec VMware ESXi.

Détail des composants sur les schémas :

  • CVM - Le Contrôleur VM est le « cerveau », le système distribué de Nutanix.
  • Foundation - C’est l’outil de Provisioning de Nutanix. Il provisionne et configure automatiquement la CVM et hyperviseur, il créer le cluster Nutanix, les pools de stockage, charge les conteneurs dans ESXi comme la Datastore. (Pour en savoir plus sur « Foundation », vous pouvez consulter les deux posts  d’Artur sur les liens suivants (je n’ai pas encore eu le temps de traduire…). Nutanix Foundation Part 1 et Nutanix Foundation part 2.
  • Prism Central - les administrateurs peuvent gérer plusieurs clusters Nutanix implémentés dans divers endroits, d'une seule vue, et ce, de manière simple et intuitive avec l'interface Nutanix « Prism Central ». Pour en savoir plus sur « Prism Central ».
  • IPMI - Console de gestion à distance comme HP iLO, Dell DRAC, dédié aux serveurs SuperMicro.
  • ESXi - L’hyperviseur de VMware
  • AHV - L'hyperviseur Acropolis de Nutanix
  • Hyper-V - L'hyperviseur de Microsoft
  • Azure et AWS - Clouds publics pour pour les backup et DR de Nutanix
  • Administrateur -  Poste de travail avec une session Administrateur.
  • AFS - Serveur de Fichers Acropolis

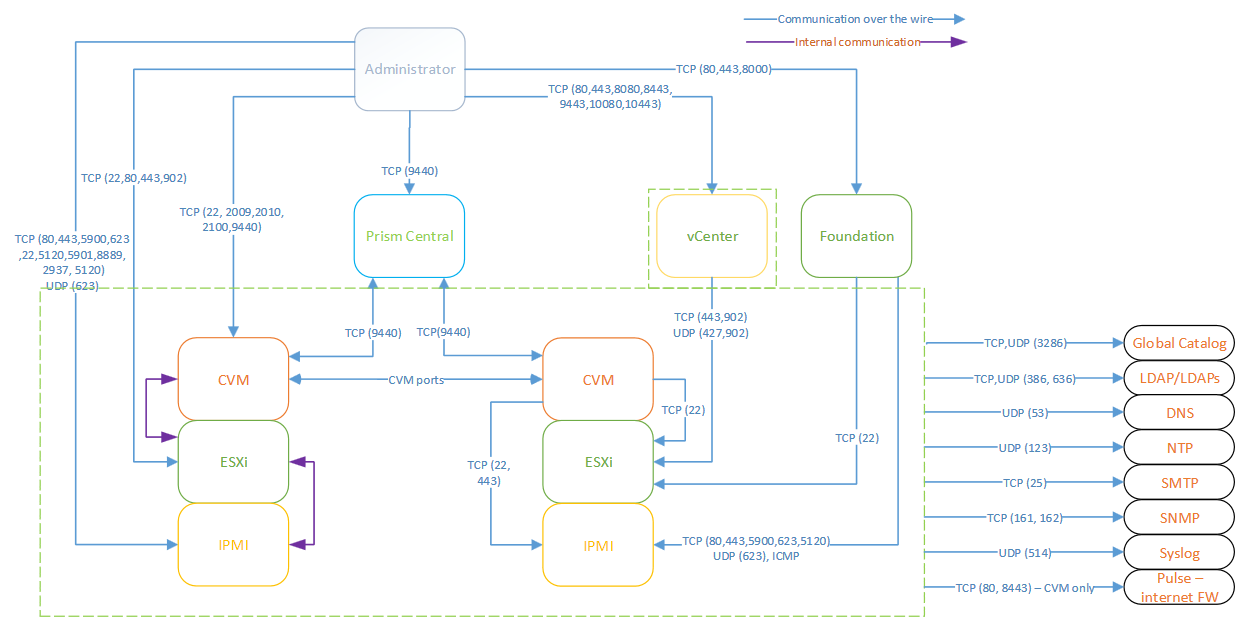

Diagramme des ports réseau pour VMware ESXi

Ntx ports esxi

Téléchargez le schéma PDF sur ce lien

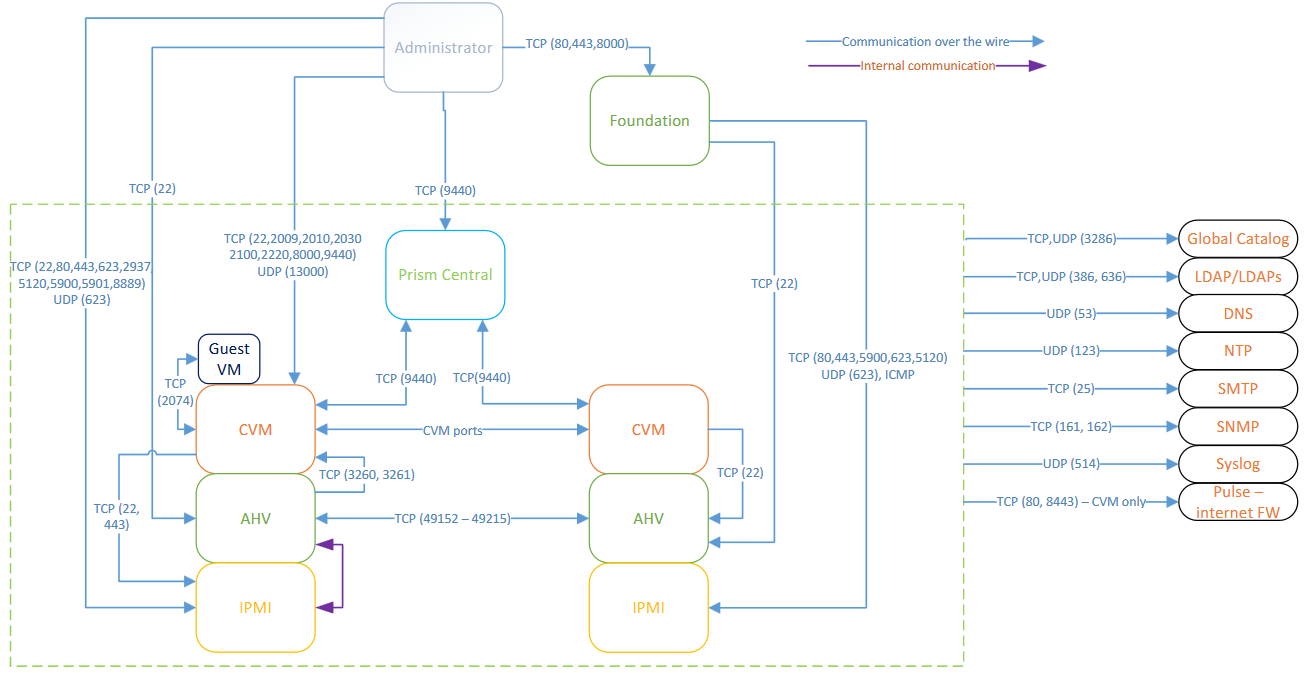

Diagramme des ports réseau pour Nutanix Acropolis

Ntx ports ahv

Téléchargez le schéma PDF sur ce lien

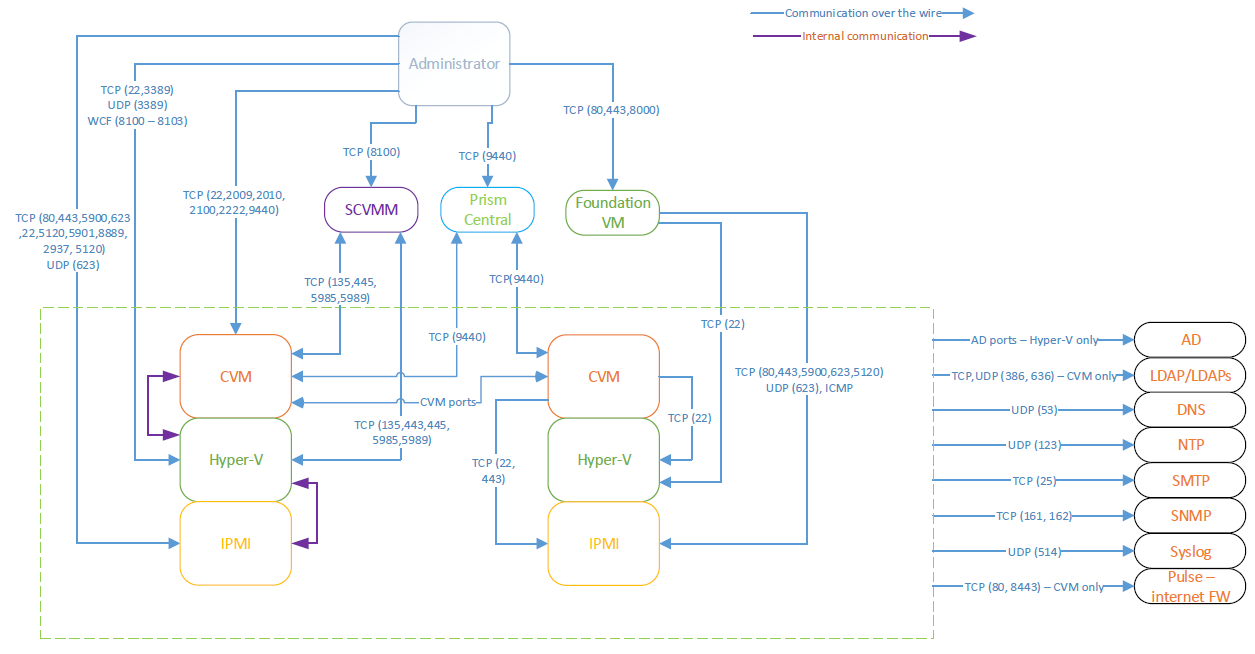

Diagramme des ports réseau pour Microsoft Hyper-V

Ntx ports hyper v

Téléchargez le schéma PDF sur ce lien

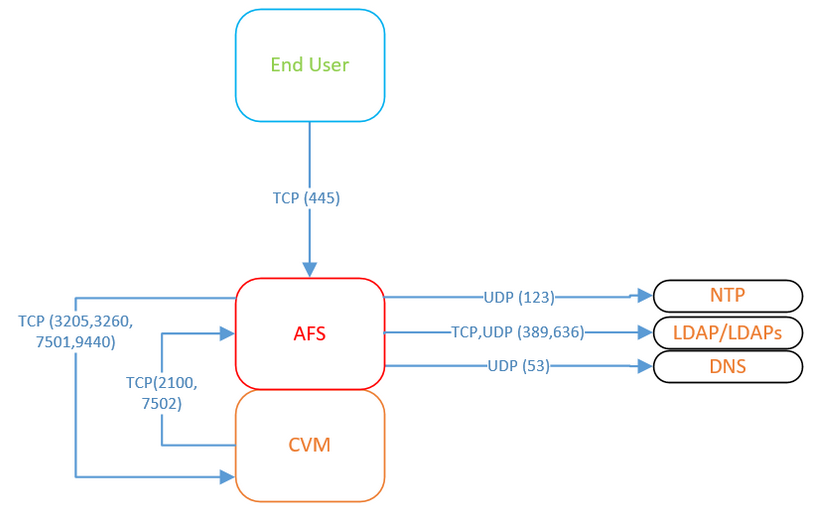

Diagramme des ports réseau pour le serveur de fichiers Acropolis

Ntx ports afs
